一、面临的痛点

1.传统道路施工，全站仪设站转站操作繁琐，效率低下，甚至部分点位无法放样；

2.外业施工需要测量员手持设计图纸，实时计算道路边桩标高、边坡坡脚等，计算要素多，图形显示不直观，对测量人员要求很高；

3.内业数据编辑复杂、从头学习，时间成本高

4.外业数据采集后，内业投入人效画断面图，费时费力。

二、方案价值

1.使用惯导高精度算法的华测RTK和测地通8，测量放样快人不止一步；

2.华测经过持续多年的迭代优化，目前道路相关版块，已完全实现道路全要素图形化施工，支持道路红线、中边桩、挡墙、边坡、边沟、涵洞、锥坡等要素图形化放样，在家就能完成数据录入、检核；

3.对于一线测量员来说，道路施工不再抽象盲目，不用繁杂计算，施工实时展现线路填挖值，从此告别烈日下苦苦计算；

4.华测AI算法，自动进行道路文件编译，智能编辑道路；

5.横断面合并出图，告别内业连线画图。

三、作业过程

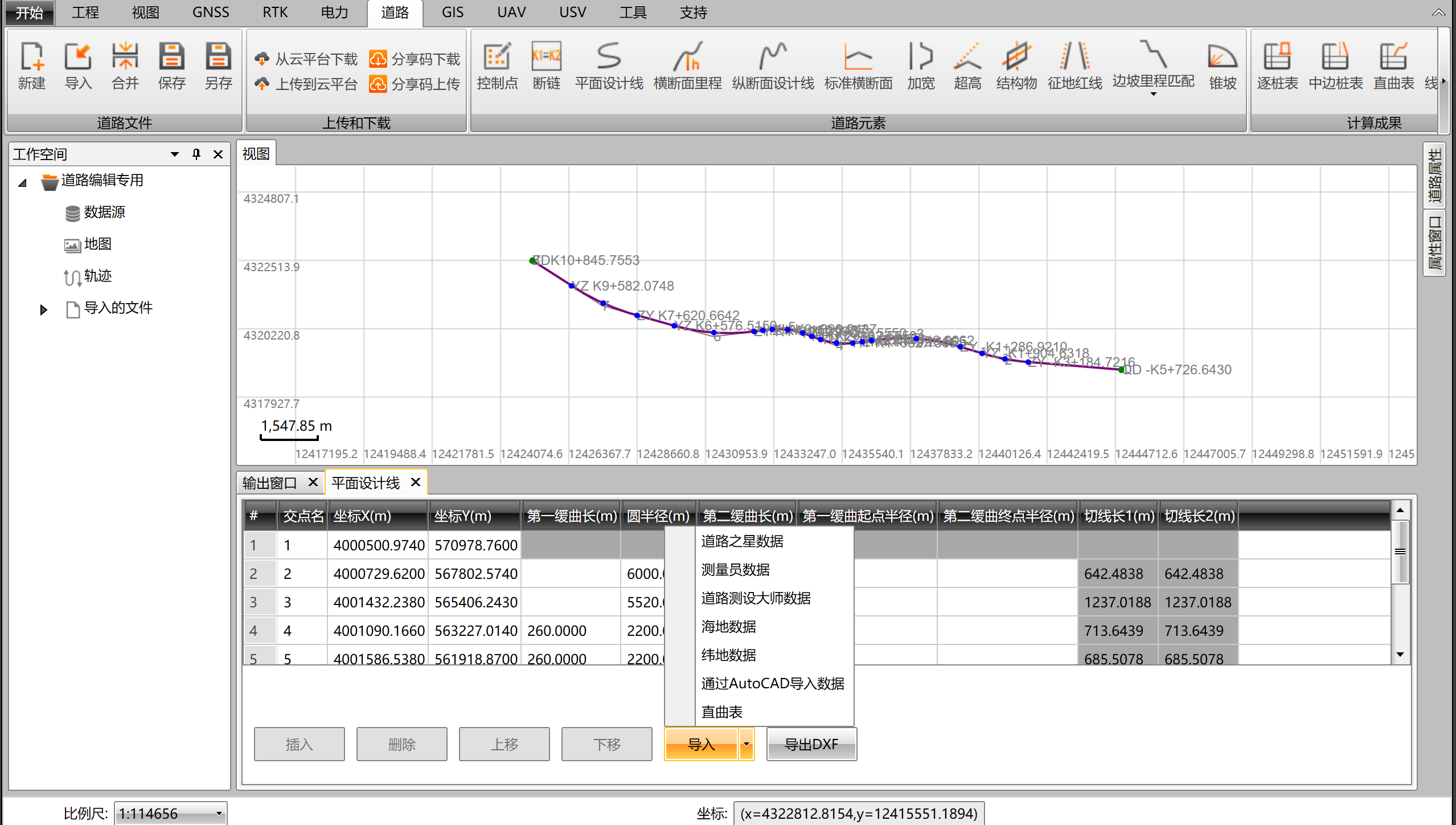

1.数据编辑

登录华测云账号，上传道路文件，华测AI自动编辑道路平竖曲线；也可使用华测CGO/测地通软件，依次输入断链、平面设计线、纵断设计线、标准横断面、超高、加宽、边坡等数据，也可导入纬地直曲表、道路测设大师、测量员等设计数据，输入完成后进行数据检核；

2.仪器设置

华测内置高精度“一键固定”账号，点击启动即可得到高精度固定解；

3.点校正求转换参数

根据现场已知点，进行点校正求取当地项目转换参数；

4.道路放样

使用测地通“道路放样”，道路放样支持道路红线、中边桩、挡墙、边坡、边沟、涵洞、锥坡等要素图形化放样，实时显示填挖值

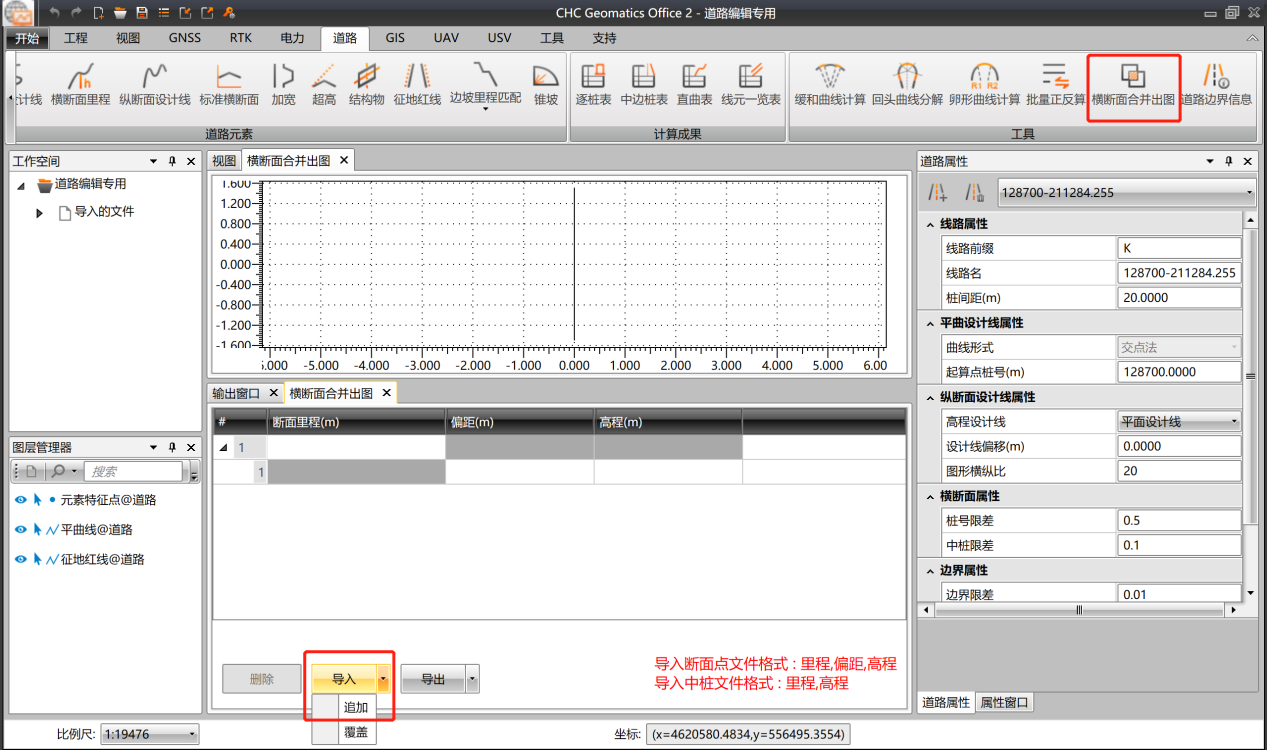

5. 横断面合并出图

将道路文件.rodx以及导出的hcdm文件复制到电脑上，打开CGO２桌面端软件，点击道路模块，横断面合并出图，点击导入－追加

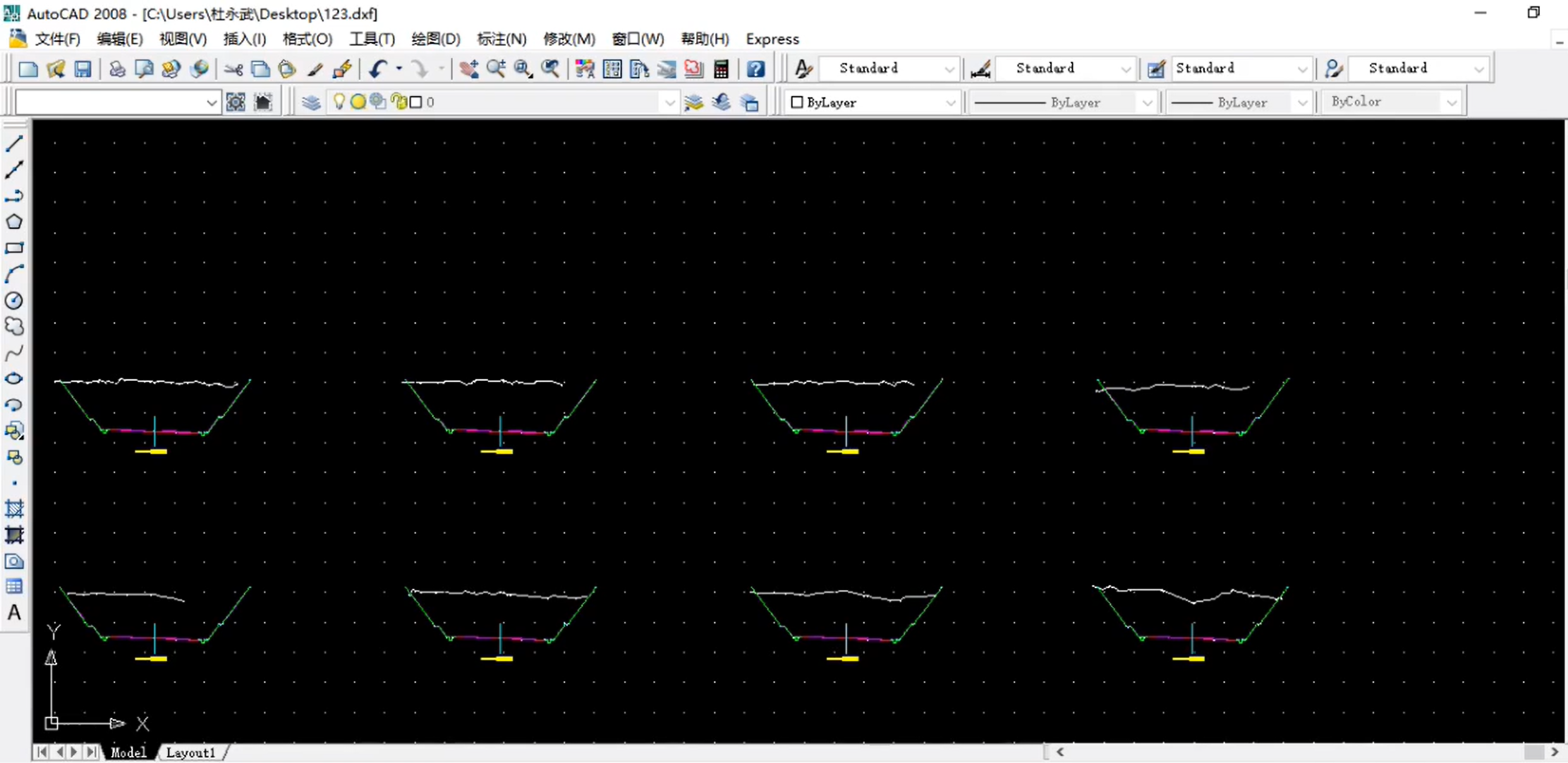

选择导出的华测横断面文件，导入即可，之后点击导出，选择DXF格式，即可成图

四、方案优势

1.华测最新AI算法，自动识别道路数据，编译道路文件，用户告别繁琐数据录入检核，一键完成；

2.道路全要素图形化施工，道路施工不再抽象盲目，不用繁杂计算，更方便；

3.道路横断面自动成图，省去外业后内业繁琐作图。

五、项目案例

临沂至滕州某公路

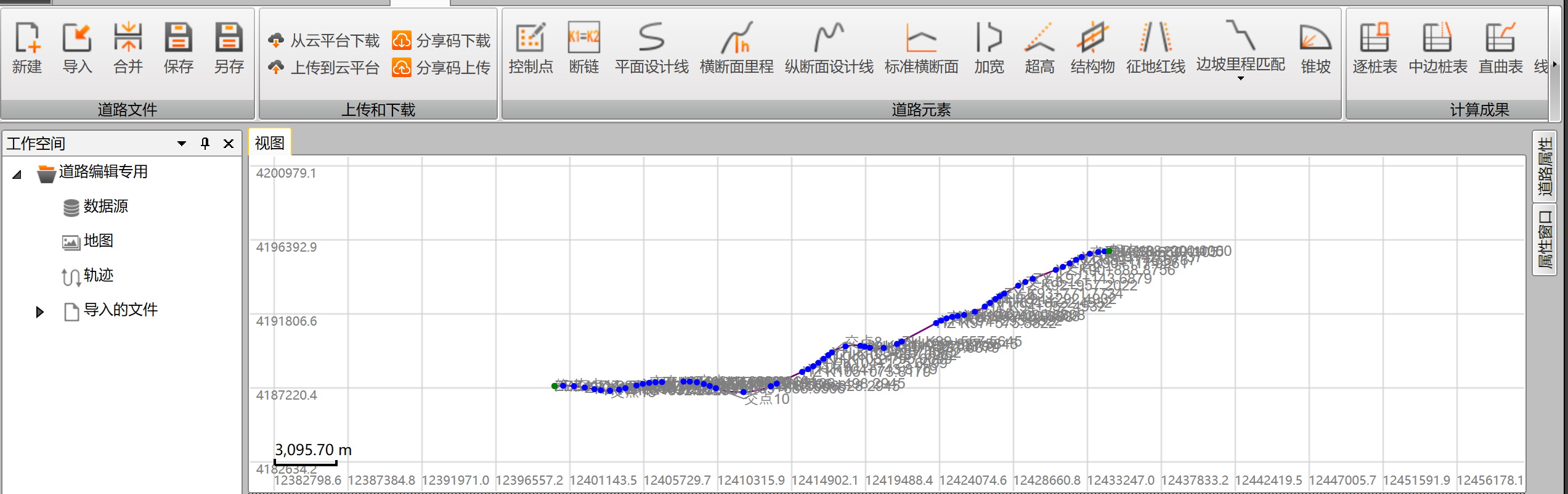

1.数据编辑

使用华测CGO软件进行数据编辑，依次输入断链、平面设计线、纵断设计线、标准横断面、超高、加宽、边坡等数据，输入完成后进行数据检核；

2.仪器设置

华测内置高精度“一键固定”账号，点击启动即可得到高精度固定解；

3.点校正求转换参数

根据现场已知点，进行点校正求取当地项目转换参数；

4.道路放样

使用测地通“道路放样”，道路放样支持道路红线、中边桩、挡墙、边坡、边沟、涵洞、锥坡等要素图形化放样，实时显示填挖值

5.项目成果

使用华测RTK进行道路施工放样，克服了传统施工放样效率慢，转点难的问题，施工放样操作简单，方便快捷，图形化的道路施工方案，极大的提升了施工的准确性，加快了施工进度。
